1
تعداد 2پنل دیواری روکش آبنوس (مرکز)
پوشش عمودی دیوار پشت و درب کنترل
متریال
روکش آبنوس روی امدیاف درجه E1
- پوشش
- پوشش PU مات شفاف
- رنگ
- آبنوس تیره #5C4033
- طرح
- طرح دانه عمودی book-matched
استاندارد: EN 81-70 · fire class per local code
مشخصات فنی
9 مشخصه فنی
- کد محصول
- 9822
- دستهبندی
- کابین آسانسور
- ابعاد کف
- 1100 × 1400 mm
- ظرفیت
- 630 kg
- روکش دیواره
- روکش آبنوس + شیشه سازهای با پایه استیل
- سقف
- پنل LED توکار با دیفیوزر اپال 3000K
- کف
- مرمر Nero Marquina پولیش
- عرض درب
- 800 mm
- تعداد نفر
- 8
معرفی محصول

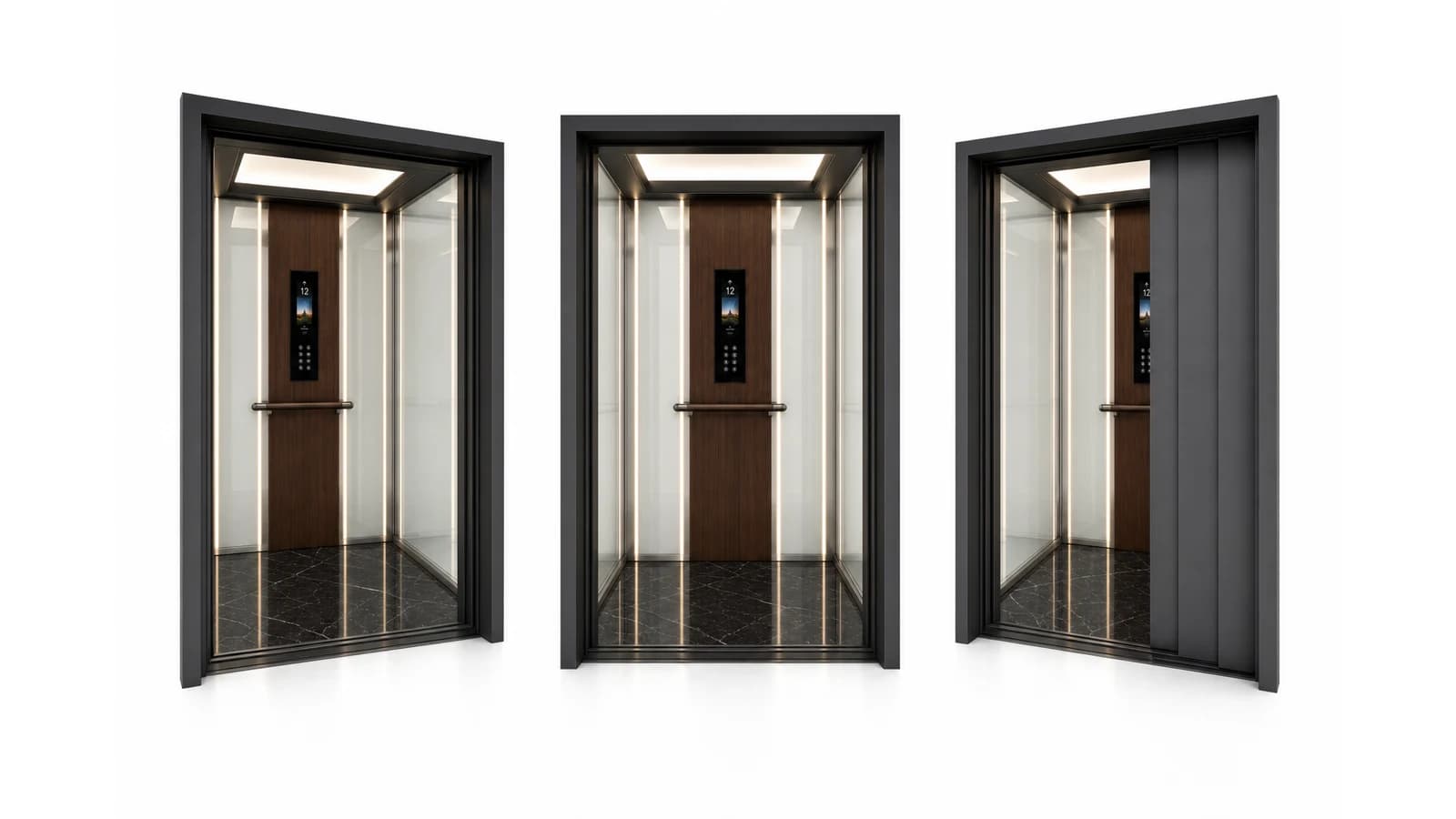

کابین مسافربری با طراحی ابنوس مدیریتی — مناسب ساختمان مسکونی، اداری و تجاری.
این کابین مسافربری در کاتالوگ اطلس آسانبر با مشخصات شفاف کف، ظرفیت و روکش عرضه میشود (روکش آبنوس + شیشه سازهای با پایه استیل). برای هماهنگی با چاه، درب و موتور، ابعاد و ظرفیت را با پروژه تطبیق دهید. قیمت ثابت آنلاین نداریم؛ استعلام با کد 9822 ثبت میشود.

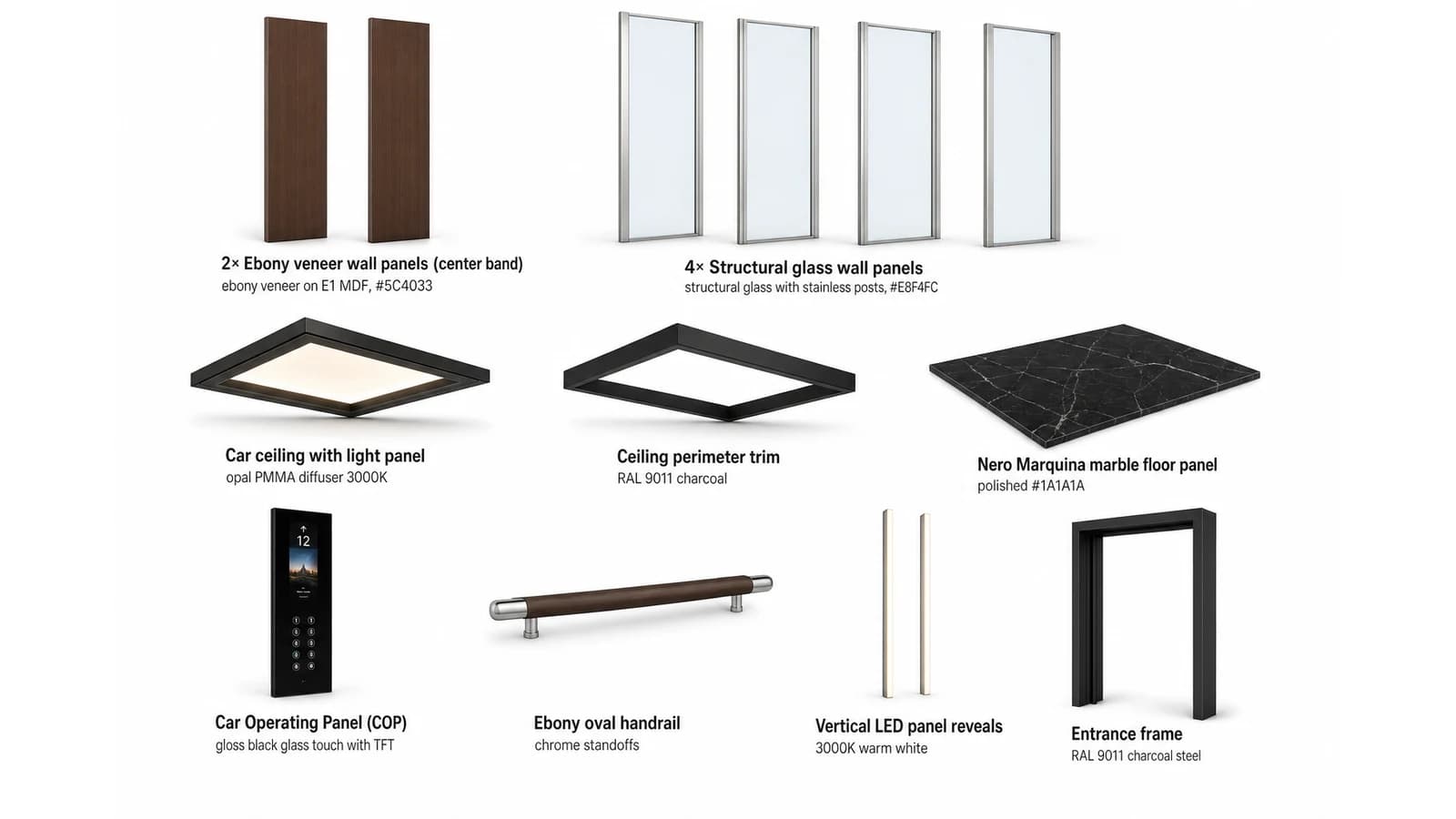

نمای تفکیک اجزا
نمای تفکیک اجزا
چیدمان تفکیکشده اجزای قابلمشاهده کابین — برای مشاهده در اندازه کامل روی تصویر بزنید.
مشخصات متریال
اجزا و مواد کابین
جنس و پوشش هر قطعه — مطابق استانداردهای صنعت آسانسور و قابل تأمین از بازار.
| # | قطعه | تعداد | مشخصات |
|---|---|---|---|
| 1 | پنل دیواری روکش آبنوس (مرکز) پوشش عمودی دیوار پشت و درب کنترل | 2 | روکش آبنوس روی امدیاف درجه E1
استاندارد: EN 81-70 · fire class per local code |
| 2 | پنل دیواری شیشه سازهای با پایه استیل پوشش دیوارههای جانبی و بخشهای کناری دیوار پشت | 4 | شیشه سازهای با پایه استیل AISI 304
استاندارد: AISI 304 · tempered safety glass per local code |
| 3 | نوار LED عمودی بین پنلها نورپردازی غیرمستقیم گرم بین پنل آبنوس و شیشه | 4 | پروفیل آلومینیوم با نوار LED
استاندارد: 24V DC · IP20 inside car |
| 4 | سقف کابین با پنل نور سقف کابین با نور عمومی یکنواخت | 1 | قاب فولادی با دیفیوزر اپال PMMA و LED
استاندارد: EN 81-20 emergency lighting zone clearance |
| 5 | نوار دور سقف اتصال تزئینی بین سقف و دیوار | 1 | پروفیل آلومینیوم پودری
استاندارد: RAL 9011 class |
| 6 | کف مرمر Nero Marquina کف باربر کابین | 1 | سنگ مرمر Nero Marquina طبیعی پولیش
استاندارد: Slip resistance per local code · sealed for maintenance |
| 7 | پنل فرمان کابین (COP) انتخاب طبقه، باز/بسته درب، آژیر | 1 | پنل شیشهای لمسی با نمایشگر TFT
استاندارد: EN 81-70 button height · braille optional |
| 8 | دستگیره افقی نگهداری مسافر — ارتفاع استاندارد ۸۱۰ میلیمتر از کف | 1 | دستگیره بیضی آبنوس با یراق کروم
استاندارد: EN 81-70 handrail requirement · returned ends anti-snag |
| 9 | قاب ورودی / چهارچوب درب قاب ساختاری دور بازشو درب کابین | 1 | پروفیل فولاد سردنورد ۱.۵ میلیمتر
استاندارد: RAL 9011 · fire-rated assembly per door package |
- 1×2
پنل دیواری روکش آبنوس (مرکز)
پوشش عمودی دیوار پشت و درب کنترل
روکش آبنوس روی امدیاف درجه E1
- پوشش
- پوشش PU مات شفاف
- رنگ
- آبنوس تیره #5C4033
- طرح
- طرح دانه عمودی book-matched
استاندارد: EN 81-70 · fire class per local code
- 2×4
پنل دیواری شیشه سازهای با پایه استیل
پوشش دیوارههای جانبی و بخشهای کناری دیوار پشت
شیشه سازهای با پایه استیل AISI 304
- پوشش
- ساتان برسخورده #4
- رنگ
- شیشه شفاف با پایه استیل #E8F4FC
- طرح
- پانل شیشهای تمامقد
استاندارد: AISI 304 · tempered safety glass per local code
- 3×4
نوار LED عمودی بین پنلها
نورپردازی غیرمستقیم گرم بین پنل آبنوس و شیشه
پروفیل آلومینیوم با نوار LED
- پوشش
- آندایز مشکی
- رنگ
- نور سفید گرم 3000K
- طرح
- خط نور عمودی تمامقد
استاندارد: 24V DC · IP20 inside car
- 4×1
سقف کابین با پنل نور
سقف کابین با نور عمومی یکنواخت
قاب فولادی با دیفیوزر اپال PMMA و LED
- پوشش
- قاب پودری مشکی
- رنگ
- نور سفید گرم 3000K
- طرح
- پنل نور مستطیل توکار
استاندارد: EN 81-20 emergency lighting zone clearance
- 5×1
نوار دور سقف
اتصال تزئینی بین سقف و دیوار
پروفیل آلومینیوم پودری
- پوشش
- پودری مات
- رنگ
- زغالسنگ RAL 9011
استاندارد: RAL 9011 class
- 6×1
کف مرمر Nero Marquina
کف باربر کابین
سنگ مرمر Nero Marquina طبیعی پولیش
- پوشش
- پولیش درخشان
- رنگ
- مشکی با رگه سفید #1A1A1A
- طرح
- رگهدار طبیعی سنگ
استاندارد: Slip resistance per local code · sealed for maintenance
- 7×1
پنل فرمان کابین (COP)
انتخاب طبقه، باز/بسته درب، آژیر
پنل شیشهای لمسی با نمایشگر TFT
- پوشش
- شیشه مشکی براق
- رنگ
- مشکی با دکمههای نورانی
استاندارد: EN 81-70 button height · braille optional
- 8×1
دستگیره افقی
نگهداری مسافر — ارتفاع استاندارد ۸۱۰ میلیمتر از کف
دستگیره بیضی آبنوس با یراق کروم
- پوشش
- پولیش کارخانهای
- رنگ
- آبنوس تیره با یراق کروم
- طرح
- پروفیل بیضی
استاندارد: EN 81-70 handrail requirement · returned ends anti-snag
- 9×1
قاب ورودی / چهارچوب درب
قاب ساختاری دور بازشو درب کابین
پروفیل فولاد سردنورد ۱.۵ میلیمتر
- پوشش
- پودری مات
- رنگ
- زغالسنگ RAL 9011
استاندارد: RAL 9011 · fire-rated assembly per door package
- 2تعداد 4
پنل دیواری شیشه سازهای با پایه استیل
پوشش دیوارههای جانبی و بخشهای کناری دیوار پشت
متریال
شیشه سازهای با پایه استیل AISI 304
- پوشش
- ساتان برسخورده #4
- رنگ
- شیشه شفاف با پایه استیل #E8F4FC
- طرح
- پانل شیشهای تمامقد
استاندارد: AISI 304 · tempered safety glass per local code
