1
تعداد 2لاک سفید مات روی استیل (نوار مرکزی)
پوشش عمودی دیوار پشت و درب کنترل
متریال
لاک سفید مات روی استیل
- پوشش
- پوشش PU مات یا پرداخت کارخانه
- رنگ
- #F5F5F5
- طرح
- طرح دانه عمودی
استاندارد: EN 81-70 · fire class per local code
مشخصات فنی
9 مشخصه فنی
- کد محصول
- 9289
- دستهبندی
- کابین آسانسور
- ابعاد کف
- 1100 × 1400 mm
- ظرفیت
- 630 kg
- روکش دیواره
- لاک سفید مات روی استیل
- سقف
- پنل LED توکار با دیفیوزر اپال 3000K
- کف
- کاشی پرسلان سایز بزرگ
- عرض درب
- 800 mm
- تعداد نفر
- 8
معرفی محصول

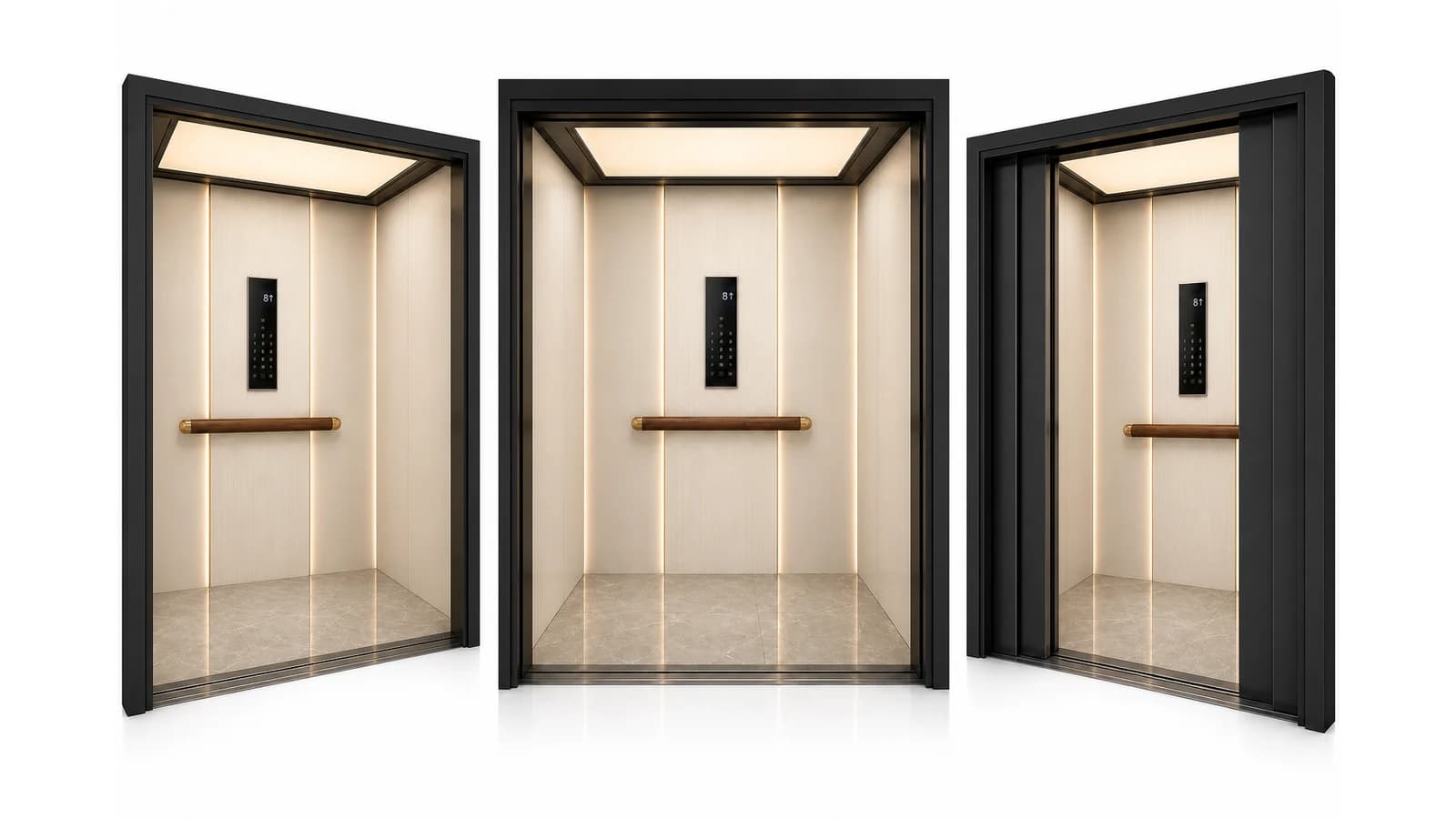

کابین مسافربری با لاک مرواریدی، اینلی صدف و سنگ سفید — مناسب ساختمان مسکونی، اداری و تجاری.
این کابین مسافربری در کاتالوگ اطلس آسانبر با مشخصات شفاف کف، ظرفیت و روکش عرضه میشود (لاک سفید مات روی استیل). برای هماهنگی با چاه، درب و موتور، ابعاد و ظرفیت را با پروژه تطبیق دهید. قیمت ثابت آنلاین نداریم؛ استعلام با کد 9289 ثبت میشود.

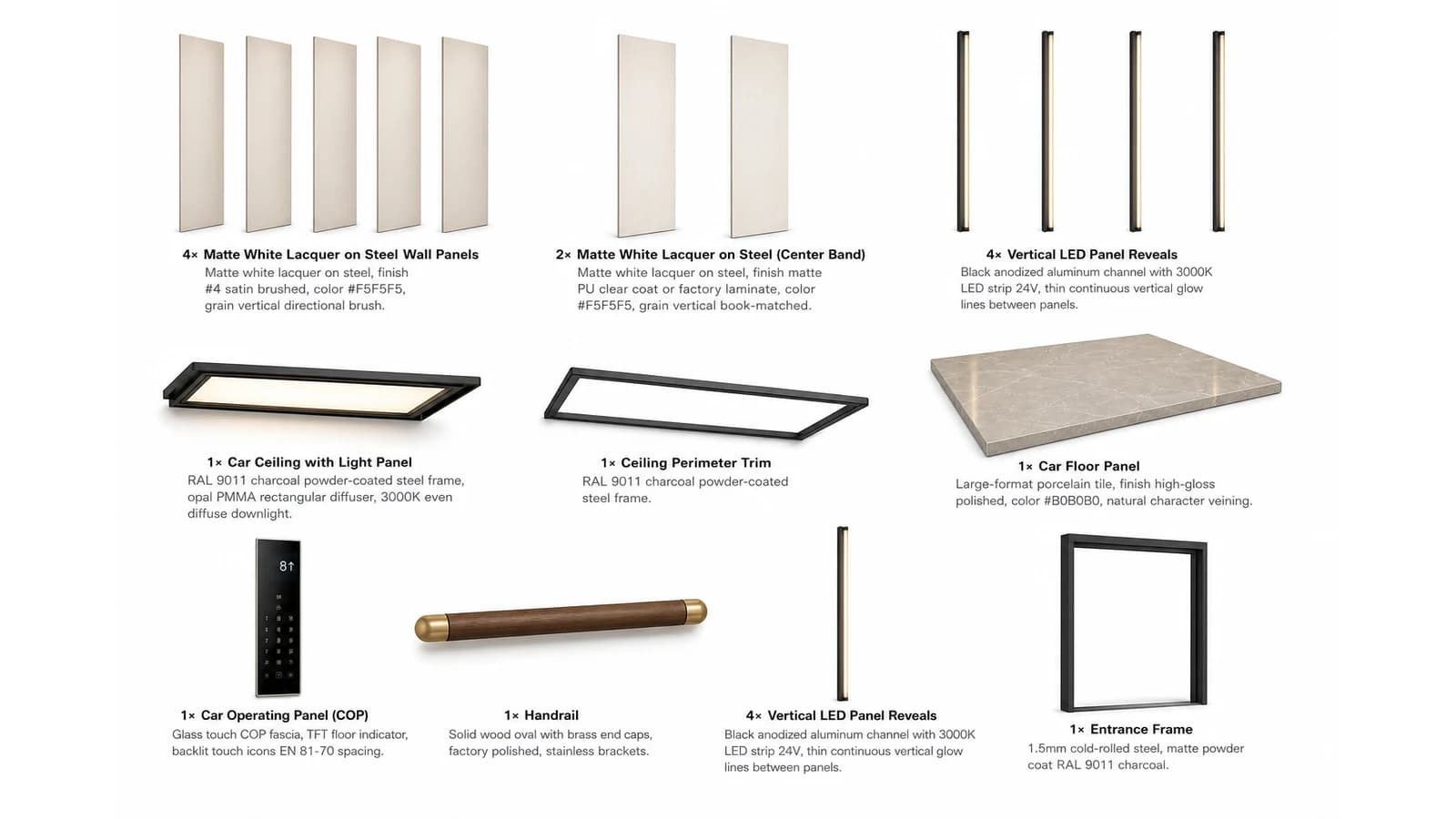

نمای تفکیک اجزا
نمای تفکیک اجزا
چیدمان تفکیکشده اجزای قابلمشاهده کابین — برای مشاهده در اندازه کامل روی تصویر بزنید.
مشخصات متریال
اجزا و مواد کابین
جنس و پوشش هر قطعه — مطابق استانداردهای صنعت آسانسور و قابل تأمین از بازار.
| # | قطعه | تعداد | مشخصات |
|---|---|---|---|
| 1 | لاک سفید مات روی استیل (نوار مرکزی) پوشش عمودی دیوار پشت و درب کنترل | 2 | لاک سفید مات روی استیل
استاندارد: EN 81-70 · fire class per local code |
| 2 | پنل دیواری لاک سفید مات روی استیل پوشش دیوارههای جانبی و بخشهای کناری دیوار پشت | 4 | لاک سفید مات روی استیل
استاندارد: AISI 304 · anti-fingerprint optional |
| 3 | نوار LED عمودی بین پنلها نورپردازی غیرمستقیم گرم بین پنلها | 4 | پروفیل آلومینیوم با نوار LED
استاندارد: 24V DC · IP20 inside car |
| 4 | سقف کابین با پنل نور سقف کابین با نور عمومی یکنواخت | 1 | قاب فولادی با دیفیوزر اپال PMMA و LED
استاندارد: EN 81-20 emergency lighting zone clearance |
| 5 | نوار تزئینی دور سقف اتصال تزئینی بین سقف و دیوار | 1 | نوار آلومینیوم پودری
استاندارد: RAL 9011 class |
| 6 | کف باربر کابین کف باربر کابین | 1 | کاشی پرسلان سایز بزرگ
استاندارد: Slip resistance per local code · sealed for maintenance |
| 7 | تابلو فرمان کابین انتخاب طبقه، باز/بسته درب، آژیر | 1 | تابلو لمسی شیشهای
استاندارد: EN 81-70 button height · braille optional |
| 8 | دستگیره نگهداری مسافر — ارتفاع استاندارد ۸۱۰ میلیمتر از کف | 1 | دستگیره بیضی چوب یکپارچه با سرپوش برنجی
استاندارد: EN 81-70 handrail requirement · returned ends anti-snag |
| 9 | قاب ساختاری دور بازشو درب قاب ساختاری دور بازشو درب کابین | 1 | قاب فولاد سردنورد ۱.۵ میلیمتری
استاندارد: RAL 9011 · fire-rated assembly per door package |
- 1×2
لاک سفید مات روی استیل (نوار مرکزی)
پوشش عمودی دیوار پشت و درب کنترل
لاک سفید مات روی استیل
- پوشش
- پوشش PU مات یا پرداخت کارخانه
- رنگ
- #F5F5F5
- طرح
- طرح دانه عمودی
استاندارد: EN 81-70 · fire class per local code
- 2×4
پنل دیواری لاک سفید مات روی استیل
پوشش دیوارههای جانبی و بخشهای کناری دیوار پشت
لاک سفید مات روی استیل
- پوشش
- ساتان برسشماره ۴
- رنگ
- #F5F5F5
- طرح
- برس عمودی یا ساده
استاندارد: AISI 304 · anti-fingerprint optional
- 3×4
نوار LED عمودی بین پنلها
نورپردازی غیرمستقیم گرم بین پنلها
پروفیل آلومینیوم با نوار LED
- پوشش
- آندایز مشکی
- رنگ
- نور سفید گرم 3000K
- طرح
- خط نور عمودی تمامقد
استاندارد: 24V DC · IP20 inside car
- 4×1
سقف کابین با پنل نور
سقف کابین با نور عمومی یکنواخت
قاب فولادی با دیفیوزر اپال PMMA و LED
- پوشش
- قاب پودری تیره
- رنگ
- 3000K
- طرح
- پنل مستطیل توکار
استاندارد: EN 81-20 emergency lighting zone clearance
- 5×1
نوار تزئینی دور سقف
اتصال تزئینی بین سقف و دیوار
نوار آلومینیوم پودری
- پوشش
- پوشش پودری مات
- رنگ
- ذغالی RAL 9011
- طرح
- حلقه دور تا دور
استاندارد: RAL 9011 class
- 6×1
کف باربر کابین
کف باربر کابین
کاشی پرسلان سایز بزرگ
- پوشش
- پولیشخورده
- رنگ
- #B0B0B0
- طرح
- مطابق مشخصات متریال
استاندارد: Slip resistance per local code · sealed for maintenance
- 7×1
تابلو فرمان کابین
انتخاب طبقه، باز/بسته درب، آژیر
تابلو لمسی شیشهای
- پوشش
- استاندارد کارخانه
- رنگ
- مطابق مشخصات تابلو کابین
- طرح
- چیدمان استاندارد EN 81-70
استاندارد: EN 81-70 button height · braille optional
- 8×1
دستگیره
نگهداری مسافر — ارتفاع استاندارد ۸۱۰ میلیمتر از کف
دستگیره بیضی چوب یکپارچه با سرپوش برنجی
- پوشش
- پولیشخورده
- رنگ
- مطابق مشخصات متریال
- طرح
- پروفیل بیضی
استاندارد: EN 81-70 handrail requirement · returned ends anti-snag
- 9×1
قاب ساختاری دور بازشو درب
قاب ساختاری دور بازشو درب کابین
قاب فولاد سردنورد ۱.۵ میلیمتری
- پوشش
- پوشش پودری مات
- رنگ
- ذغالی RAL 9011
- طرح
- قاب تزئینی دور بازشو درب
استاندارد: RAL 9011 · fire-rated assembly per door package
- 2تعداد 4
پنل دیواری لاک سفید مات روی استیل
پوشش دیوارههای جانبی و بخشهای کناری دیوار پشت
متریال
لاک سفید مات روی استیل
- پوشش
- ساتان برسشماره ۴
- رنگ
- #F5F5F5
- طرح
- برس عمودی یا ساده
استاندارد: AISI 304 · anti-fingerprint optional
