01
ساختمان عمومی
اداری، فرهنگی و خدماتی که مسیر ویلچر از لابی تا طبقات باید باز بماند.
ورود ویلچر
آسانسور ویلچربر / معلولین
در خیلی از آپارتمانهای ایران آسانسور نیست، یا پاگرد نوسازی آنقدر تنگ است که کابین چهارنفره جا نمیشود. اگر ساکن با ویلچر باید از همکف به واحد برسد، مسافربر معمولی اغلب دهانه و کف کافی ندارد. در ویلچربر عرض درب، فضای کف، دستگیره، ارتفاع دکمه و تراز توقف برای ورود ویلچر تنظیم میشود. در ساختمان عمومی، درمانگاه یا خانهٔ چندطبقه اجرا میشود. تختبر بیمارستانی نیست و بالابر پله هم نیست. طراحی تا نصب را اطلس آسانبر عرش در تهران، کرج و شهرهای شمالی انجام میدهد.

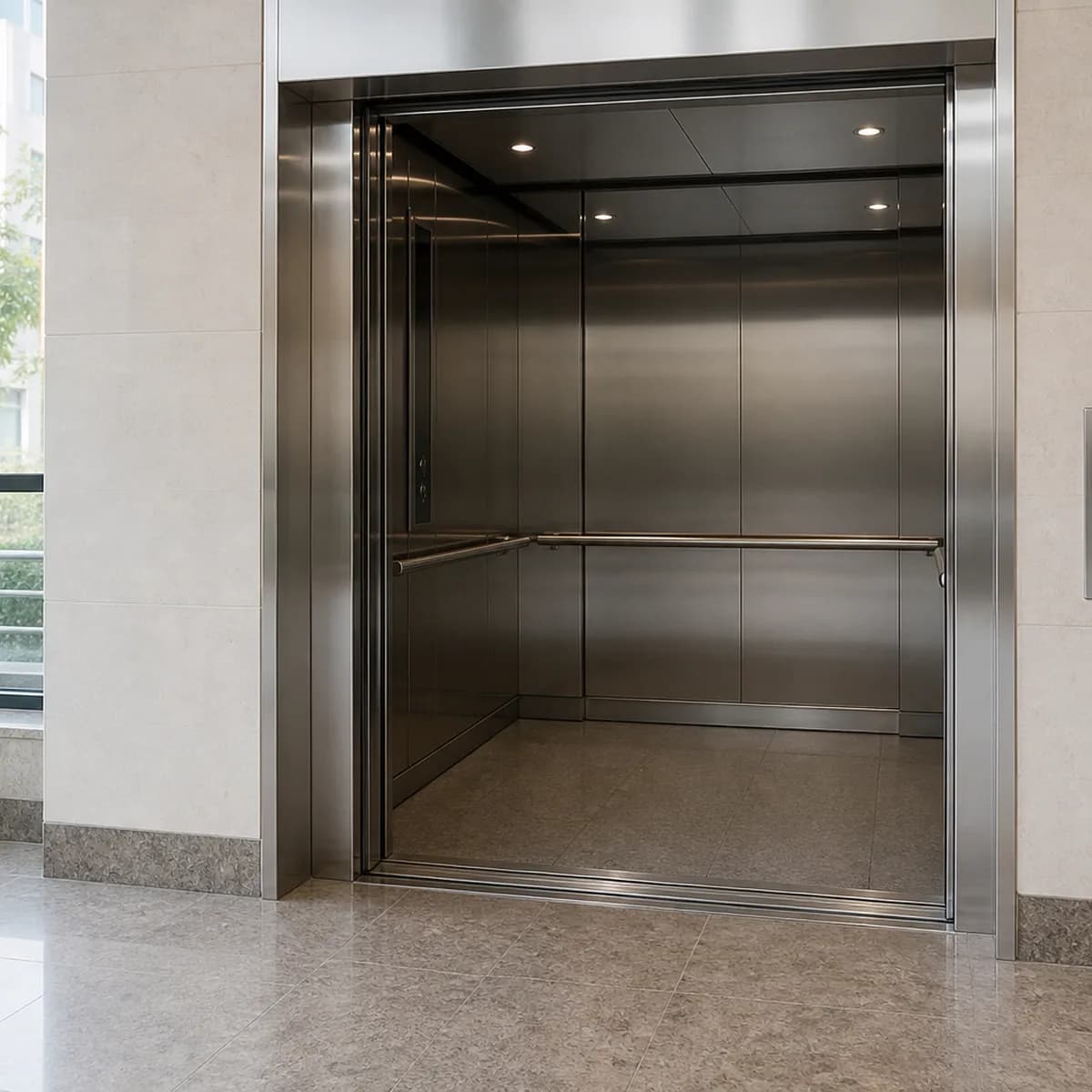

- دهانهٔ درب
- باید ویلچر از چهارچوب رد شود

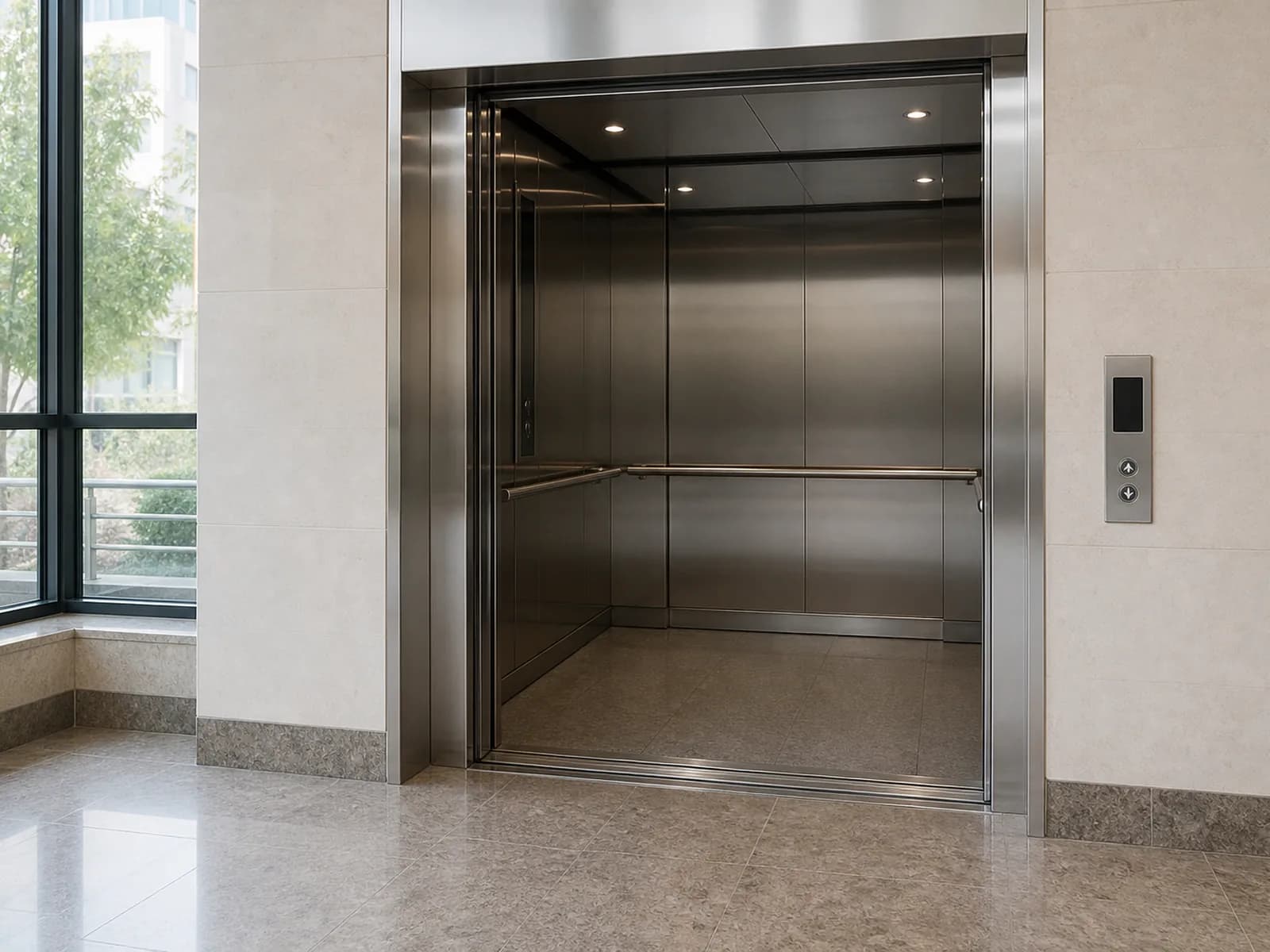

- همسطح پاگرد
- آستانه پله برای چرخ نشود
- عمومی و خانه
- درمانگاه، آپارتمان، ویلا
قطعات سیستم
ویلچربر چیست و چطور کار میکند؟
ویلچربر اسم موتور نیست. آسانسور کابیندار است، در چاه حرکت میکند و محرکه میتواند هیدرولیک یا کششی باشد؛ بسته به ارتفاع و سازه. فرقش با مسافربر معمولی مسیر از پاگرد تا داخل کابین است: درب، کف، دستگیره، دکمه، تراز.
- 01
عرض درب
دهانهٔ مفید باید ویلچر را بدون گیر کردن در چهارچوب رد کند. رقم نهایی بعد از بازدید و نوع ویلچر نوشته میشود، نه از روی عدد تبلیغاتی کاتالوگ.
- 02

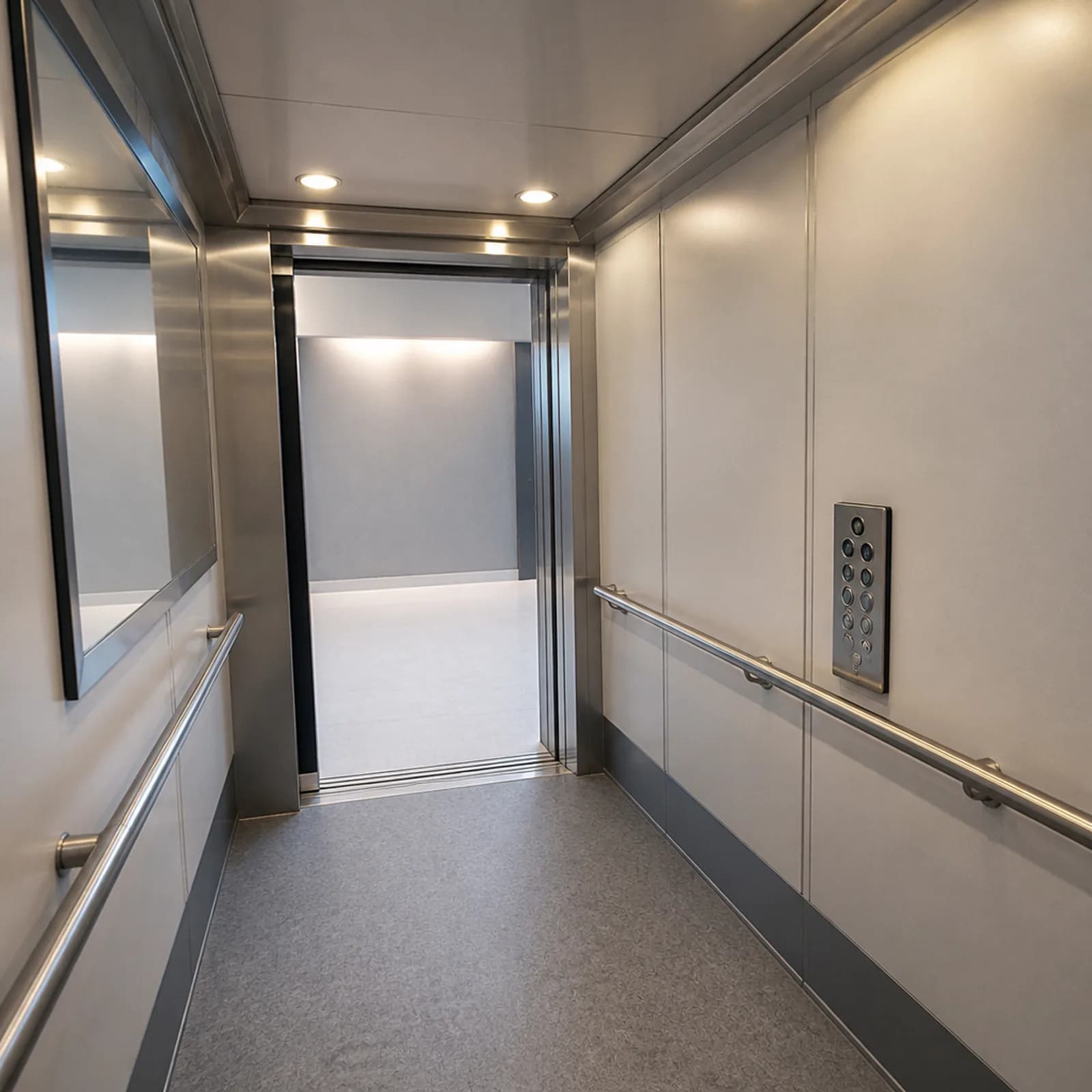

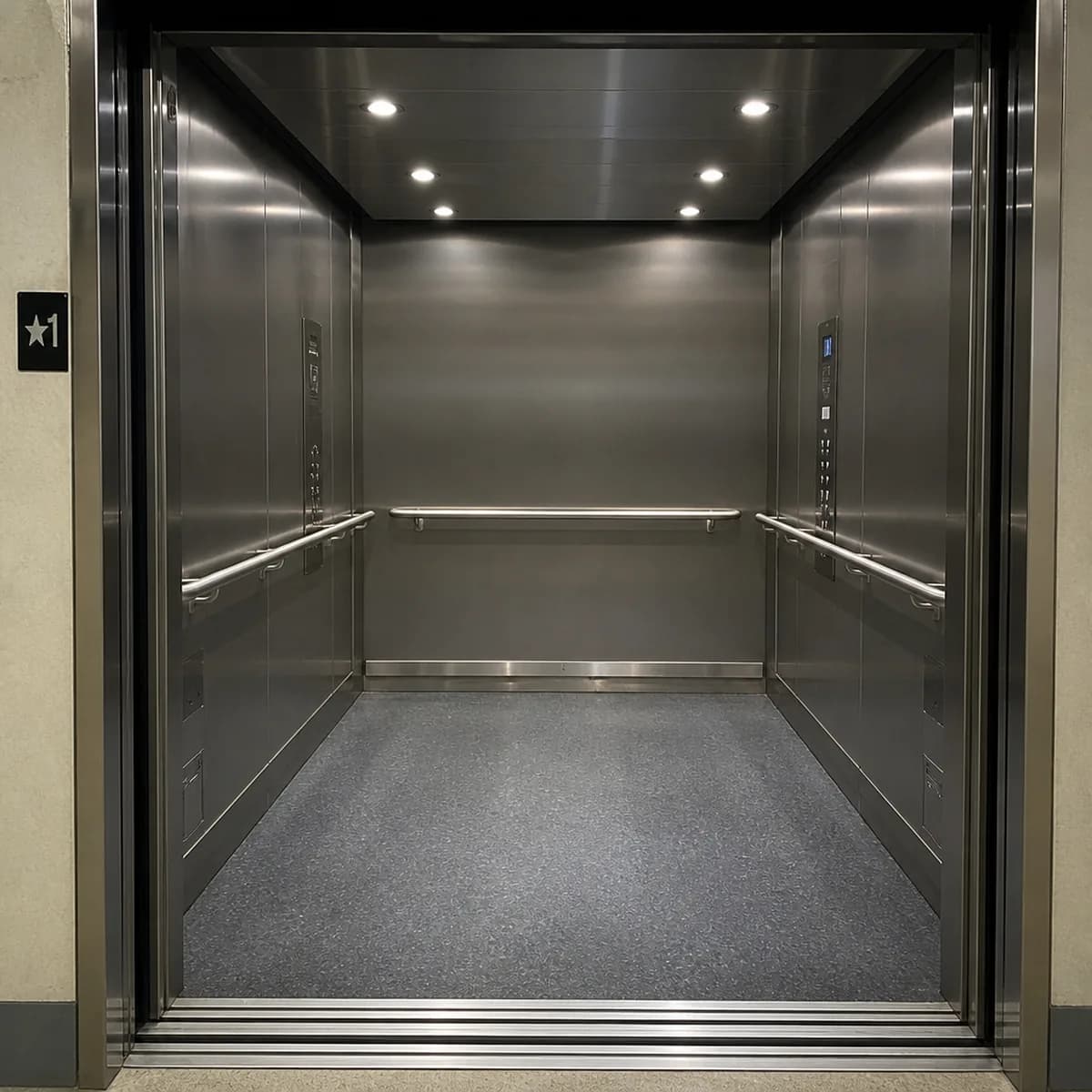

فضای کابین
کف باید جا برای ورود و چرخیدن ویلچر داشته باشد. این فضای دسترسی است، نه عمق تختبر. تخت و برانکارد کابین خیلی عمیقتری میخواهند.
- 03
دستگیره
دستگیرهٔ پیوسته روی دیوار تکیهگاه میدهد؛ هم برای کسی که سوار ویلچر است، هم برای همراه ایستاده.
- 04

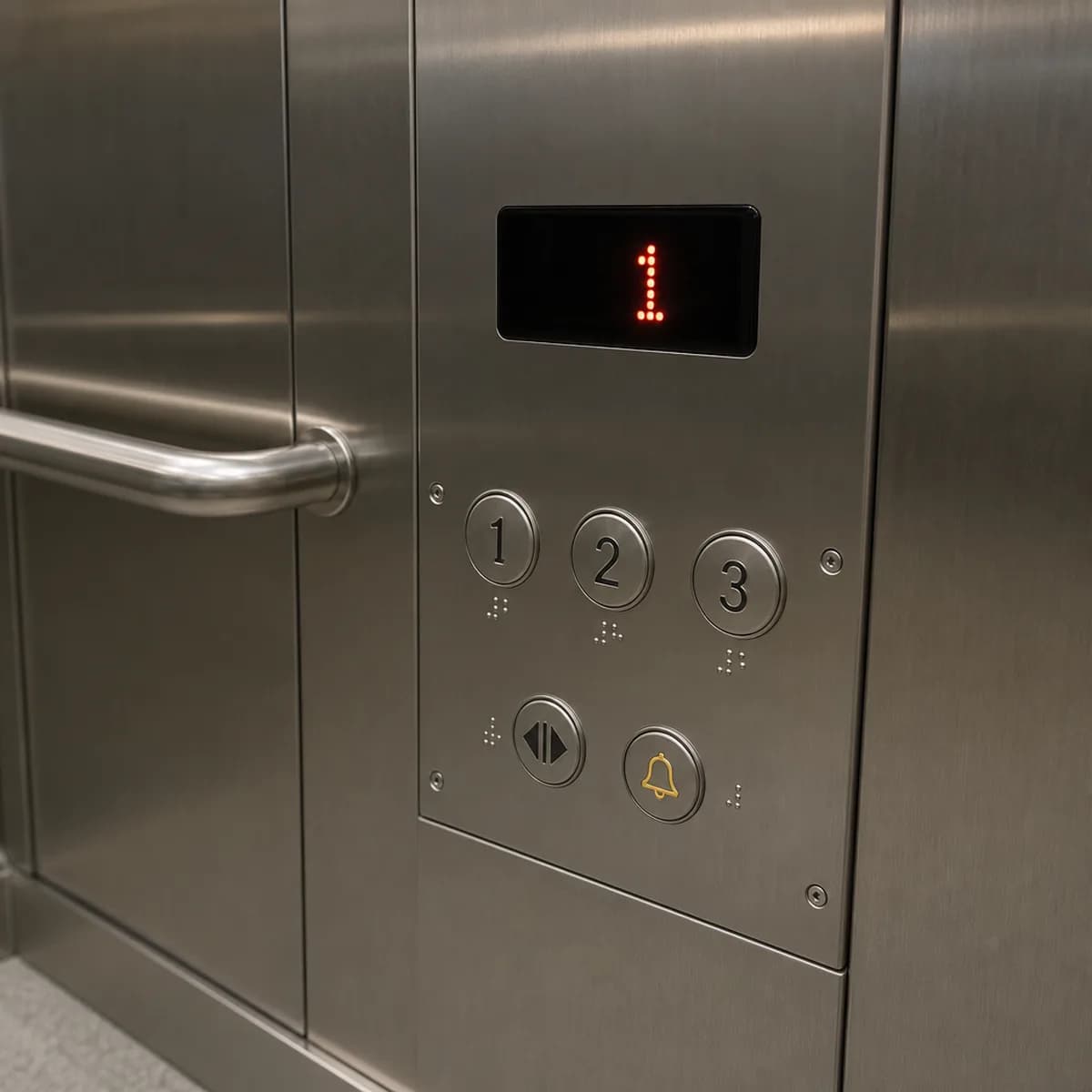

ارتفاع دکمهها
پنل داخل کابین و دکمهٔ احضار در پاگرد باید از روی ویلچر برسد. ارتفاع را بعد از بازدید و نوع صندلی تنظیم میکنیم.
- 05
تراز توقف
کف کابین باید با پاگرد یکی شود تا آستانه پله نشود. تراز ضعیف چرخ را گیر میاندازد؛ در تست تحویل همین را تنظیم میکنیم.
با تختبر یکی نیست. تخت و برانکارد به عمق خیلی بیشتری نیاز دارند؛ کابینی که برای ویلچر جا دارد جای تخت را نمیگیرد. با بالابر پله هم یکی نیست. پلتفرم روی پله کابین کامل ندارد و مسیر باز میماند.
ابعاد را بعد از مترکشی چاه و مشخص شدن نوع ویلچر مینویسیم. استانداردهای دسترسی مرجع طراحیاند؛ میلیمتر را اینجا بهعنوان قانون صفحه نمیآوریم. کابین را جدا از محرکه انتخاب میکنید. قیمت بعد از بازدید است.
کاربرد
این آسانسور برای کدام پروژه است؟
ویلچربر برای ساختمانی است که ورود ویلچر بخشی از کار است، نه تزئین کابین. ساختمان اداری، درمانگاه، مجتمع مسکونی با الزام دسترسی، یا خانهٔ چندطبقه. در ایران زیاد پیش میآید که آپارتمان قدیمی آسانسور ندارد یا پاگرد نوسازی تنگ است؛ آنوقت اول باید دید دهانه و کف برای ویلچر درمیآید یا نه.
02
مسکونی و آپارتمان
مجتمع و آپارتمان که ساکن با ویلچر باید از پارکینگ یا همکف به واحد برسد.
03
فضای کابین
کف و دیوار طوری بسته میشود که ویلچر وارد شود و دستگیره تکیهگاه بدهد؛ نه کابین تزئینی تنگ.
04
فرمان و دکمهها
پنل کابین و احضار پاگرد در ارتفاعی که از روی ویلچر برسد؛ بعد از بازدید تنظیم میشود.
اگر تخت و برانکارد باید جابهجا شود، این صفحه را جلو نبرید؛ تختبر عمق خیلی بیشتری میخواهد. اگر فقط پله را با پلتفرم باز طی میکنید، آن هم ویلچربر نیست. ابعاد را بعد از بازدید و نوع ویلچر بنویسید.
قبل از تصمیم
مزایا و محدودیت ویلچربر
ویلچربر وقتی به کار میآید که ویلچر از پاگرد وارد کابین شود و گیر نکند. اگر ساختمان عمومی، درمانگاه یا خانهٔ چندطبقه است و هدف ورود ویلچر است، این مسیر را جدا از مسافربر معمولی ببینید.
مزایا
ورود بدون پله در آستانه
عرض درب و تراز توقف را طوری میبندیم که ویلچر از پاگرد به کابین برود. پلهٔ کوچک آستانه همان مانعی است که باید برداشته شود.
فرمان در دسترس از روی ویلچر
پنل کابین و دکمهٔ احضار در ارتفاعی میماند که از روی ویلچر برسد. دستگیره تکیهگاه داخل کابین است.
ساختمان عمومی، درمانگاه، خانه
ساختمان اداری، درمانگاه یا خانهٔ چندطبقه، اگر چاه و درب جا بدهند، با همین کار جمع میشود.
کابین کامل، نه پلتفرم باز
حرکت داخل چاه است؛ درب و کابین بسته. بالابر پله یا پلتفرم روی راهپله این را ندارد.
محدودیتها
تختبر بیمارستانی نیست
عمق کابین برای تخت و برانکارد کافی نیست. اگر تخت باید جابهجا شود، مسیر بیمارستانی جداست.
بالابر پله جایش را نمیگیرد
پلتفرم یا صندلی روی پله کابین کامل ندارد. در ساختمان عمومی معمولاً همان الزام آسانسور دسترسی حساب نمیشود.
چاه موجود ممکن است تنگ باشد
آسانسور چهارنفرهٔ موجود لزوماً دهانه و کف کافی برای ویلچر ندارد. گاهی درب یا چاه باید عوض شود؛ کاتالوگ این را نشان نمیدهد، بازدید نشان میدهد.
ابعاد از روی بروشور بسته نمیشود
ویلچر دستی یا برقی و عرض مسیر تا درب رقم را عوض میکند. میلیمتر استاندارد را بدون بازدید تعهد اجرا ننویسید.
محدودیت را همان جلسهٔ اول بگویید بهتر است. تختبر نیست؛ بالابر پله نیست؛ چاه تنگ را با کابین معمولی «دسترسی» نمیکنند. ابعاد بعد از بازدید و نوع ویلچر نوشته میشود.
انتخاب کاربری
ویلچربر یا مسافربر معمولی؟
اگر هدف ورود ویلچر است، مسافربر معمولی را جایش نگذارید. عرض درب، فضای کف و ارتفاع دکمه فرق میکند. اگر تخت و برانکارد باید جابهجا شود، مسیر بیمارستانی جداست. ویلچربر جای تختبر را نمیگیرد.
کاربری
ویلچربر / دسترسی
ورود ویلچر در ساختمان عمومی، درمانگاه یا مسکونی
مسافربر معمولی
جابهجایی روزمرهٔ مسافر بدون الزام ورود ویلچر
عرض درب و فضای کابین
ویلچربر / دسترسی
دهانه و کف برای ورود و چرخیدن ویلچر؛ بعد از بازدید نوشته میشود
مسافربر معمولی
ابعاد نفربر معمول؛ لزوماً برای ویلچر کافی نیست
فرمان و دستگیره
ویلچربر / دسترسی
ارتفاع دکمه از روی ویلچر؛ دستگیرهٔ پیوسته در کابین
مسافربر معمولی
پنل در ارتفاع ایستادهٔ معمول؛ دستگیره همیشه الزام نیست
تخت و برانکارد
ویلچربر / دسترسی
جای تختبر را نمیگیرد؛ عمق کابین برای تخت کافی نیست
مسافربر معمولی
تختبر جداست. اگر تخت باید جابهجا شود سراغ بیمارستانی بروید
جدول را با ساختمان خودتان بخوانید. آپارتمان چهارتوقف بدون مسیر ویلچر معمولاً مسافربر است. در نوسازی با پاگرد تنگ، همان کابین چهارنفره اغلب دهانهٔ کافی ندارد. درمانگاه یا لابی عمومی را با کابین معمولی «دسترسی» ننویسید. اگر تخت در کار است، صفحهٔ بیمارستانی را باز کنید.
ترتیب کار
از بازدید تا تحویل ویلچربر
طرح کابین را اول انتخاب نکنید. اول باید چاه، مسیر تا درب، نوع ویلچر، عرض دهانه و جای پنل دیده شود. تا این اندازهها روی کاغذ نیاید، دو پیشفاکتور را نمیشود با هم مقایسه کرد.
- 01
بازدید و اندازهٔ دسترسی
مترکشی چاه، مسیر ورود ویلچر، نوع صندلی، عرض درب، ارتفاع پنل و انتخاب محرکه.
- 02
طراحی و پیشفاکتور
نقشهٔ اجرایی، انتخاب کابین و درب، دستگیره و فرمان، پیشفاکتور شفاف با زمان تقریبی.
- 03
تأمین و نصب
نصب ریل، درب، کابین و محرکه؛ تنظیم دستگیره و پنل طبق نقشهٔ تأییدشده.
- 04
تست و تحویل
تست ایمنی، تراز توقف، رسیدن به دکمه از ارتفاع نشسته، آمادهسازی بازرسی و توضیح کوتاه برای بهرهبردار.
بعد از بازدید، نقشه و پیشفاکتور مرحلهبهمرحله میآید: طراحی، تأمین، نصب، تحویل. زمان دقیق به آمادهبودن چاه و سفارش تجهیزات بستگی دارد. در تست، تراز توقف و رسیدن به پنل را جدا چک میکنیم. تحویل یعنی آسانسور کار میکند و مدارک بازرسی جلو میرود؛ نه فقط کابین روی ریل.
از چه ساخته میشود
قیمت ویلچربر از کجا میآید؟
برای ویلچربر قیمت ثابت بازار وجود ندارد. دو کابین «دسترسی» میتوانند پیشفاکتور خیلی دور از هم بگیرند. معمولاً یکی درب عریضتر و چاه تنگتر است؛ دیگری محرکه یا تعداد توقف فرق میکند.
- عرض درب و ابعاد کابین
- دهانهٔ مفید و کف کابین با نوع ویلچر مشخص میشود و روی درب، ریل و سازه اثر میگذارد.
- توقف و ارتفاع
- تعداد توقف و ارتفاع مسیر، محرکه و طول ریل را تعیین میکند.
- سیستم محرکه
- هیدرولیک یا کششی را جدا از کار دسترسی انتخاب میکنید؛ وابسته به ارتفاع، اورهد و تردد.
- پنل، دستگیره، درب
- ارتفاع فرمان، دستگیره و نوع درب طبقات بخشی از برآورد دسترسیاند، نه تزئین بعد از قرارداد.
- عمومی یا مسکونی
- ساختمان عمومی و درمانگاه معمولاً مسیر بازرسی و تجهیزات متفاوتی نسبت به خانهٔ خصوصی دارند.
- چاه و دسترسی کارگاه
- چاه موجود یا احداث جدید، عرض مسیر تا درب، و حمل تجهیزات رقم را جابهجا میکند. برآورد دقیق فقط پس از بازدید.
رقم را بعد از بازدید مینویسیم. نوع ویلچر کف و درب را عوض میکند؛ توقف روی محرکه مینشیند؛ دستگیره و پنل را همانجا در برآورد میآوریم. اگر فقط یک عدد کل شنیدید، بپرسید عرض درب، تراز توقف و آهنکشی چاه داخلش هست یا نه.
پرسشهای رایج ویلچربر
قبل از مترکشی چاه همین پرسشها زیاد میآید. رقم قطعی بعد از دیدن چاه نوشته میشود.
آسانسور ویلچربر چیست؟
کابین کامل دارد و در چاه حرکت میکند. تفاوتش با مسافربر معمولی در عرض درب، کف، دستگیره، ارتفاع دکمه و تراز توقف است. موتور جدا انتخاب میشود؛ هیدرولیک یا کششی، بسته به ارتفاع و سازه. در ساختمان عمومی، درمانگاه یا خانه دیده میشود.
فرق ویلچربر با تختبر چیست؟
تختبر باید تخت یا برانکارد را بدون مانور سخت جا بدهد؛ عمق کابین خیلی بیشتر است. ویلچربر برای ورود ویلچر است و جای جابهجایی تخت را نمیگیرد. اگر مرکز درمانی به هر دو نیاز دارد، دو مسیر جدا طراحی میشود.
ابعاد آسانسور ویلچربر چقدر است؟
رقم ثابت روی سایت نمینویسیم. عرض درب و کف کابین بعد از بازدید چاه و نوع ویلچر (دستی یا برقی، اندازهٔ صندلی) مشخص میشود. استانداردهای دسترسی مرجع طراحیاند. میلیمتر را بدون بند رسمی و بدون مترکشی بهعنوان قانون اجرا نقل نمیکنیم.
برای خانهٔ شخصی مناسب است؟
بله، اگر چاه یا فضای احداث اجازهٔ کابین کامل و درب مناسب ورود ویلچر را بدهد. خانهٔ چندطبقه و ویلا معمولاً با محرکهٔ کمارتفاع جمع میشود. بالابر پله را با این کار عوض نکنید؛ پلتفرم روی پله کابین کامل نیست.
استاندارد آسانسور ویلچربر چیست؟
طراحی دسترسی به استاندارد ملی و ضوابط ایمنی آسانسور ارجاع میشود. مهندس بعد از بازدید بندهای مرتبط را روی نقشه میآورد. اینجا میلیمتر EN یا ملی را بهعنوان قانون صفحه نقل نمیکنیم. بدون بند رسمی و بدون مترکشی چاه تعهد اجرا نیست.
قیمت چقدر است؟
قیمت ثابت وجود ندارد. به عرض درب، ابعاد کابین، تعداد توقف، محرکه، دستگیره و پنل، و چاه موجود یا جدید بستگی دارد. اطلس آسانبر عرش پس از بازدید پیشفاکتور شفاف میدهد. اگر فقط یک عدد کل شنیدید، بپرسید درب عریض، تراز و آهنکشی داخلش هست یا نه.
بالابر پله همان ویلچربر است؟
خیر. بالابر پله یا پلتفرم روی راهپله کابین کامل و چاه بسته ندارد؛ مسیر باز است. آسانسور ویلچربر کابین، درب و حرکت داخل چاه دارد. این دو را یکی نگیرید، بهخصوص در ساختمان عمومی.
انواع مرتبط
اگر ویلچربر به این پروژه نمیخورد
اگر تخت و برانکارد باید جابهجا شود، بیمارستانی را ببینید. اگر آپارتمان بدون الزام ویلچر است، مسکونی. اگر خانه یا ویلای کمارتفاع است، ویلایی.
آسانسور بیمارستانی (تختبر)
آسانسور بیمارستانی همان تختبر است: کاربری جابهجایی تخت یا برانکارد با همراه، نه نوع موتور. کابین باید عمیقتر باشد و درب عریضتر تا تخت یا برانکارد با همراه بدون چرخاندن در آستانه وارد شود. هیدرولیک یا کششی را جدا انتخاب میکنید. در درمانگاه چندطبقه اگر برانکارد بین اورژانس و طبقه بالا میرود، مسافربر معمولی جا نمیدهد. طراحی تا نصب را اطلس آسانبر عرش در تهران، کرج و شهرهای شمالی انجام میدهد.
آسانسور مسکونی
اگر آسانسور مال چند واحد است و صبحها در پاگرد صف میشود، این صفحه مال شماست. برای ویلا نوشته نشده. توقف، تعداد واحد و ساعت شلوغی را قبل از طرح کابین روی کاغذ بیاورید. نوع محرکه را بعد از بازدید و دیدن چاه میگوییم. طراحی تا نصب را اطلس آسانبر عرش در تهران، کرج و شهرهای شمالی انجام میدهد.
آسانسور ویلایی (هوملیفت)
اگر خانه مال شماست و آسانسور مشاع نمیخواهید، آسانسور ویلایی همان کار است. در بازار ایران هوملیفت و آسانسور خانگی را هم برای همین میگویند. در دوبلکس و ویلای کمتوقف زیاد دیده میشود؛ به شرطی که چاه، چاهک و پاگرد از همان بازدید اندازه شود. طراحی تا نصب را اطلس آسانبر عرش در تهران، کرج و شهرهای شمالی انجام میدهد.
ادامهٔ مسیر
نصب، بیمارستانی و انواع مرتبط
اگر کار دسترسی روشن شد، از اینجا به نصب، تختبر بیمارستانی، آسانسور ویلایی یا فهرست انواع بروید.
